Терморегулятор ТР995, з термопарою ТХА

Терморегулятор, UDS-12.R ТР995 , до +995 градусів, з термопарою тха К і під ТХК L, термореле, термостат, вимірювання та регулювання температури, термоперетворювач, термодатчик.

Прилад призначений для автоматичного утримання заданої температури у зоні нагріву.

Метод регулювання - двопозиційний, за принципом включення та відключення нагрівального елемента.

Контактний елемент – електромагнітне реле.

Даний прилад може бути легко і надійно встановлений на будь-якій плоскій поверхні щита, панелі або дверцят і використовуватись у будь-яких виробничих та побутових процесах вимірювання температури до 1000 градусів Цельсія.

Прилад призначений для роботи з термопарами типу ТХА(К) та ТХК(L).

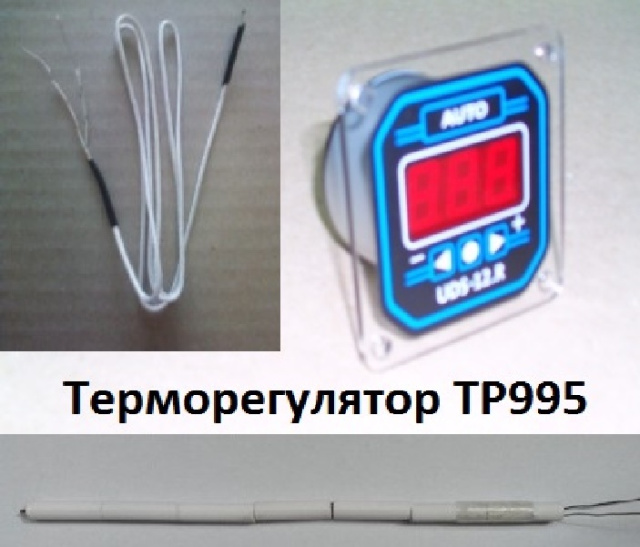

Прилад укомплектований термопарою ТП2/950 типу (ТХА (К) до +600 ° С (зображено на фото).

Можлива комплектація високотемпературними термопарами:

1) До 1000°С:

а )ТП6 https://uds.zakupka.com/p/66278207

б) ТП7 https://uds.zakupka.com/p/66278207

в) ТП10 /uds.zakupka.com/p/1625893

2) До 1150 ° С:

г) ТП61 https://uds.zakupka.com/p/532250601

Важливо:

У тому випадку, коли необхідно встановити термопару на великій відстані від приладу, нарощувати довжину слід спеціальним термокомпенсаційним проводом МК https://uds.zakupka.com/p/419606955

У разі застосування для цього звичайного мідного дроту, точність показань не гарантується.

Технічні характеристики:

Напруга живлення: 12V постійного струму (DC). Можлива комплектація блоком живлення 220/12В.

Струм споживання: 100мА.

Тип датчика: ТХА(К) (у комплекті тп2/950 до 600°С)

Температурний діапазон: +4_+999°С.

Крок завдання температури: 1 °С.

Час виміру: 1 сек.

Період управління: 1 сек.

Похибка виміру: 1%.

Пристрій керування навантаженням: електромагнітне реле (макс. 5А або 1100 Вт).

Інструкція з експлуатації:

Прилад почне працювати негайно після подачі живлення 12V постійного струму.

Перед увімкненням зробіть усі необхідні з'єднання за схемою.

Увага! Дотримуйтесь полярності підключення термопари.

Не допускайте потрапляння на виводи термопари будь-якої напруги,

торкаючись висновків корпусу незаземленого обладнання. Не підключайте до клем живлення напруги вище 14,5V постійного струму. В іншому випадку прилад вийде з ладу! У таких випадках ремонт проводиться з допомогою покупця.

Встановлення необхідної температури здійснюється натисканням кнопок "ПЛЮС" або "МІНУС". Для швидкого прокручування утримуйте потрібну кнопку, а після досягнення необхідного значення відпустіть. Встановлена температура автоматично збережеться в пам'яті пристрою через 3 секунди

або відразу після натискання кнопки "МЕНЮ".

При короткочасному натисканні кнопки "МЕНЮ" з'явиться напис (Гuc) "коридора точності" (гістерезису). Встановіть значення за допомогою кнопок "ПЛЮС" або "МІНУС". Для калібрування температури натискайте кнопку МЕНЮ повторно до появи напису (CAL) та введіть число корекції температури за допомогою кнопок "ПЛЮС" або "МІНУС". За допомогою цього налаштування можна відкоригувати показ приладу, при великій довжині термопари, порівнявши його зі показанням будь-якого справного термометра. Подібним чином настроюється коефіцієнт посилення (COF) у разі зміни параметрів термопари (старіння, окислення). Значення (CoF) за замовчуванням – 83,6.

Вибір типу термопари: натискайте кнопку "МЕНЮ" до появи напису "typ", виберіть 0 = ТХА (К) або 1 = ТХК (L).

Щоб зберегти налаштування, натисніть кнопку "МЕНЮ".

Якщо протягом 3 сік. не буде натиснуто жодної з кнопок, параметр автоматично збережеться в незалежній пам'яті пристрою.

Вносити зміни даних можна у будь-який момент роботи терморегулятора.

При появі на індикаторі напису "Obr" слід вимкнути прилад та перевірити надійність з'єднання проводів термопари.

Гарантійні зобов'язання:

Підприємство-виробник гарантує безкоштовний ремонт або заміну несправного приладу протягом місяця з дня продажу.

Гарантія не поширюється на прилади із зовнішніми пошкодженнями корпусу, слідами розтину задньої панелі та ознаками підключення навантаження на контакти 3 і 4 (реле), що перевищують максимально допустимий струм.

Увага!

При помилковій подачі на висновки термопари будь-якої напруги виробник визначає причину виходу приладу з ладу. У разі гарантійні зобов'язання анулюються, і ремонт приладу оплачується споживачем.

Гарантійний ремонт провадиться протягом 8 робочих днів після особистого звернення покупця до розповсюджувача даного приладу.

Ціна:

1) Червона індикація 1250 грн. PRICE: 35 $

2) Зелена індикація 1399 грн. PRICE: 39 $

Підприємство-виробник гарантує безкоштовний ремонт або заміну несправного приладу протягом місяця з дня продажу.

E-mail: uds12r@ukr.net

Сайт: www.uds.ua.market

tel: +38 0679400083

Доставка в будь-яку точку України післяплатою або передоплатою НоваПошта.

Також в наявності значно дешевше аналогічний прилад UDS-220.R ТР999, монтується на DiN-рейку, фото та опис за посиланням https://uds.zakupka.com/p/65881038
